3D打印自行车座批量生产提供卓越的骑行舒适性

除了车把和踏板，车座是连接骑手和自行车的三个部件之一。因此，自行车座的重要性不容低估。

“创造最舒适的性能车座”——当美国自行车制造商Specialized (闪电)与3D打印先驱Carbon(恺奔)和聚合物解决方案提供商OECHSLER (裕克施乐)合作开发一种全新的增材制造自行车车座时，这一前所未有的目标就已经实现。通过这三个合作伙伴的通力协作和光速生产，骑手舒适性现在有了极大的突破。

探索新技术

攻克设计限制

在过去的25年里，Specialized在研究和创新方面投入了大量资金，目标是改善骑手在自行车上的体验。这一切都得益于Specialized的身体几何方法论：识别问题，用设计解决问题，用科学验证。然而，在某种程度上，传统生产技术和材料（尤其是泡沫）的可能性已经耗尽，特别是在舒适性和骑手稳定性方面。在这个转折点上，Specialized开始探索增材制造中自由设计、快速产品开发和批量生产的好处。得益于Carbon的创新3D打印技术，s-Works Power with Mirror技术是第一个成功扩展产品功能的车座，超越了以前的可能。它直接成为获奖产品，令人印象深刻地展示了碳数字光合成 Synthesis™ (Carbon DLS™) 技术。

大规模产品创新

前所未有的骑行体验

为了进一步突破极限，Specialized刚刚推出了采用镜像技术的全新继任者S-Works Romin Evo。这项产品创新源于Specialized、Carbon和裕克施乐之间的密切合作，OECHSLEL代表了骑自行车的人的独特骑行体验。这也证明了Carbon提供的3D打印技术具有高度的可扩展性，从而为裕克施乐成为Carbon的首选生产合作伙伴铺平了道路。这使得裕克施乐与Specialized建立了直接而敏捷的客户关系，并接管了与Specialized合作开发未来产品的责任。

铺路

这一切是如何开始的

裕克施乐增材制造和体育用品销售副总裁Markus Bischoff表示：“我们是由一家全球体育用品原始设备制造商介绍给彼此的，并决定合作为一个大批量项目扩展3D打印”。

早在2016年，裕克施乐就在一个大型客户项目的推动下首次与Carbon合作。大约在同一时间，Specialized收购了第一台Carbon M1打印机，用于原型制作和测试。Specialized的产品经理Emma Boutcher表示：“增材制造允许更有效的开发时间，包括无数的增量改进，直到最终产品。我们能够将设计从计算机转化为自行车原型，以便我们的骑行测试人员提供反馈的速度能够改变游戏规则。”

协作

绑定专业知识

自2016年以来，Specialized和裕克施乐在Carbon’s DLS™方面积累了深厚的专业知识和技术。例如，Specialized将车座的整体开发过程从典型的18-23个月缩短到仅13个月，并且裕克施乐建立了最大的聚合物增材制造车队之一，在全球拥有150多台3D打印机，自2019年以来每年生产超过100万个增材制造组件。

当Carbon、Specialized和裕克施乐在2020年下半年联合起来时，公司面临的挑战是巨大的。在四个月内，S-Works Romin Evo与Mirror技术的原型制作完成，在另外两个月内实现了批量生产的工业化，以确保产品在裕克施乐上线十个月后推出。

" 很高兴看到裕克施乐、Specialized和Carbon团队共同努力，快速设计、打印、测试和重复，开发出一种突破性的新车座，充分利用了只有大规模使用增材制造才能获得的所有好处。 "

Carbon的业务发展总监Kelley McCarroll Gilbert对该项目发表了评论。基于最终的原型，裕克施乐工程师优化了批量制造的打印文件，以提高产量、加快生产速度，并在不影响性能和设计的情况下减少对环境的影响。

裕克施乐高度灵活的碳DLS生产在过去已经证明了其在印刷各种应用（如鞋底、足球头盔嵌体）方面的制造能力。然而，为了实现哑光外观，有必要开发和验证基于激光的超光后处理。从第一次试验到批量生产，裕克施乐的工艺专家在破纪录的四个月内开发了这一后工艺。

结果：
该项目从原型到工业化花了六个月的时间。

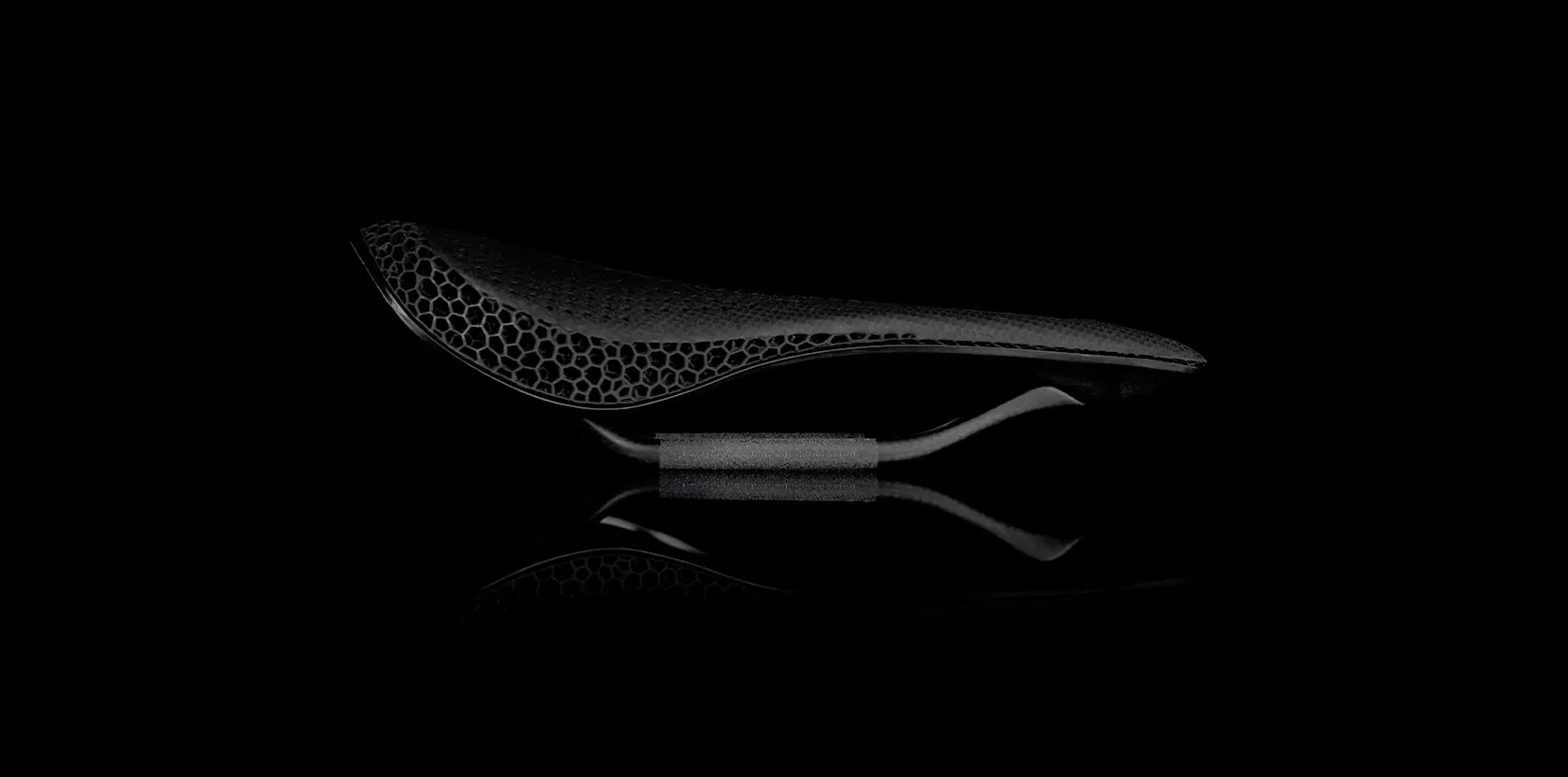

采用镜像技术的S-Works Romin Evo

产品和生产工艺

开发过程始于分析来自骑行测试人员的反馈，收集压力测试的数据，并使用之前开发过程的结果。Carbon和裕克施乐工程师将这些转化为技术规范。

由于开发阶段时间紧迫，Carbon的DLS™技术的优势至关重要，并以突破性的方式加速了这一过程。短迭代循环允许收集大量数据。总共开发和测试了14种不同的设计。一个典型的迭代循环，包括测试、收集和分析数据，将洞察转化为产品调整，平均需要21天。

性能循环

介绍新款S-works Romin Evo

采用镜像技术的S-Works Romin Evo是专门为高性能自行车市场开发的。这些应用程序必须满足骑手感知的舒适度、骨盆稳定性和软组织健康的最高水平。座椅舒适度差会导致受伤和擦伤，从而直接影响骑车人的表现。

Specialized、Carbon和裕克施乐联手为终端用户创造新的骑行体验。晶格结构的阻尼和能量恢复特性可以通过晶格的几何形状、22000个晶格棒的厚度和晶格的单元尺寸进行编程。这使得采用镜像技术的S-Works Romin Evo的不同区域具有不同的阻尼特性，从而带来卓越的舒适性。总体而言，与泡沫相比，阀座压力降低了18%至26%。采用镜面技术的190g S-Works Romin Evo长260毫米，宽143或155毫米。

重新思考传统制造业

从设计到批量生产

Carbon的打印机硬件、软件和材料技术平台能够实现大批量生产所需的打印质量和速度，并提供具有优秀产品所需特性的材料。“从一开始，Specialized就对创新有着清晰的眼光，并将新的高性能零件推向市场。我们很高兴能继续与Specialized团队和裕克施乐团队密切合作，继续将新的Carbon DLS™产品推向自行车市场。”， 凯利·麦卡罗·吉尔伯特，Carbon业务发展总监

Specialized致力于在其产品的各个方面创造骑手福利。通过这样做，他们不断打破传统制造技术的界限，为自行车市场设定新的标准，特别是因为创新是专业DNA的一部分。裕克施乐在产品开发和制造方面的工程专业知识及其快速将原型和小批量生产扩展到大批量生产的能力使其成为理想的增材制造全方位服务提供商。目前，该公司正在与Specialized一起探索除车座之外的新应用，旨在进一步创新自行车市场。Carbon提供硬件开发和技术，裕克施乐是从开发到批量生产不可或缺的全方位服务合作伙伴。

展望未来

Specialized、Carbon和裕克施乐在从原型到工业化的六个月内实现了新产品Romin EVO的开发和工业化，同时利用最新的科学成果提高了骑手的舒适度和车座性能。

项目概览：

大幅减少产品开发和原型设计迭代
基于车身映射的设计和不同阻尼特性的实现
与泡沫车座相比，压力点降低了约20%
工业化在两个月内完成
